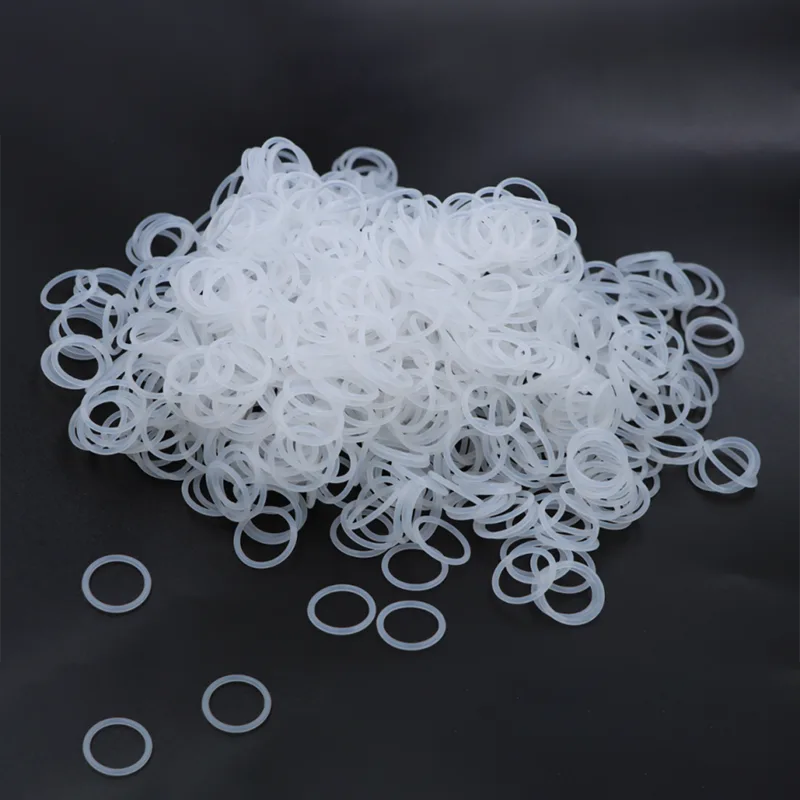

Jak pierścienie uszczelniające i uszczelki z gumy silikonowej sprawdzają się w ekstremalnych temperaturach i agresywnych chemikaliach?

Molekularna podstawa wydajności gumy silikonowej

Zrozumienie dlaczegoO-ringi i uszczelki z gumy silikonowejwykazują tak niezwykłe właściwości, zaczyna się na poziomie molekularnym. W przeciwieństwie do elastomerów na bazie węglowodorów, takich jak nitryl (NBR) czy EPDM, kauczuk silikonowy zbudowany jest na bazie naprzemiennych atomów krzemu i tlenu – wiązania siloksanowego (Si–O–Si). Ten nieorganiczny szkielet zasadniczo różni się od łańcuchów węgiel-węgiel występujących w konwencjonalnych kauczukach. Wiązanie siloksanowe posiada wyższą energię dysocjacji wiązania niż wiązanie węgiel-węgiel, co bezpośrednio przekłada się na wyższą stabilność termiczną. Dodatkowo wiązanie krzem-tlen jest bardziej elastyczne, co pozwala na swobodniejsze obracanie się łańcucha polimeru. Ta elastyczność molekularna jest powodem, dla którego guma silikonowa pozostaje elastyczna i funkcjonalna w niezwykle szerokim zakresie temperatur – od około -75°C do +232°C (-103°F do 450°F) dla wielu gatunków dostępnych na rynku.

Organiczne grupy boczne przyłączone do atomów krzemu – zazwyczaj grupy metylowe w polidimetylosiloksanie (PDMS) – dodatkowo wpływają na zachowanie materiału. Te grupy metylowe tworzą powierzchnię hydrofobową, przyczyniając się do niskiej energii powierzchniowej i doskonałych właściwości uwalniania. Osłaniają także polarny szkielet siloksanu, nadając pewien stopień odporności chemicznej na polarne rozpuszczalniki, pozostawiając materiał podatny na niepolarne węglowodory. Połączenie elastycznego nieorganicznego szkieletu i starannie dobranych organicznych grup bocznych zapewnia kauczukowi silikonowemu wyjątkową równowagę właściwości: tolerancję na ekstremalne temperatury, obojętność fizjologiczną, doskonałą wytrzymałość dielektryczną oraz odporność na warunki atmosferyczne, ozon i promieniowanie UV. Te właściwości molekularne są główną przyczyną wydajności uszczelnienia w wymagających środowiskach, w których inne elastomery szybko ulegają degradacji.

Krytyczne właściwości materiałowe pierścieni uszczelniających i uszczelek z gumy silikonowej

Kiedy inżynierowie oceniająO-ringi i uszczelki z gumy silikonowejdla danego zastosowania należy ocenić kilka kluczowych właściwości materiału. Właściwości te decydują nie tylko o tym, czy uszczelka będzie działać, ale także o tym, jak długo utrzyma integralność uszczelnienia pod wpływem naprężeń eksploatacyjnych.

Odporność na temperaturę

Być może najbardziej znaną cechą kauczuku silikonowego jest jego niezrównana tolerancja temperaturowa. Standardowe silikonowe pierścienie typu O-ring mogą pracować w sposób ciągły w zakresie od -60°C do +200°C, a specjalne gatunki rozszerzają ten zakres do -75°C w dolnej części i +232°C w górnej części. To sprawia, że ​​silikon jest materiałem wybieranym do zastosowań obejmujących ekstremalne cykle termiczne, takich jak komponenty lotnicze, komory silników samochodowych i piece przemysłowe. Materiał nie staje się kruchy w niskich temperaturach, w przeciwieństwie do wielu innych elastomerów, które ulegają zeszkleniu i tracą elastyczność. W wysokich temperaturach silikon nie ulega szybkiej degradacji w wyniku rozerwania łańcucha lub utleniania, zachowując swoją siłę uszczelniającą przez dłuższy czas.

Zgodność chemiczna i obojętność

Kauczuk silikonowy wykazuje doskonałą odporność na wiele substancji chemicznych, w tym wodę, parę wodną, ​​ozon i szeroką gamę rozpuszczalników polarnych. Jest fizjologicznie neutralny, bezwonny, pozbawiony smaku i nietoksyczny, dlatego jest szeroko stosowany w przetwórstwie żywności, produkcji farmaceutycznej i wyrobach medycznych. Jednakże silikon ma słabą odporność na oleje na bazie ropy naftowej, paliwa i agresywne rozpuszczalniki, takie jak węglowodory i rozpuszczalniki chlorowane. W samochodowych układach paliwowych lub zastosowaniach hydraulicznych wykorzystujących oleje mineralne bardziej odpowiednim wyborem byłby nitryl (NBR) lub fluorowęglowodor (FKM). Zrozumienie tego profilu zgodności chemicznej jest niezbędne dla prawidłowego doboru materiału.

Twardość i twardość

Twardość kauczuku silikonowego mierzy się zazwyczaj w skali Shore'a A, przy czym typowe stopnie wahają się od 40 do 80 Shore A. Silikon o twardości 70 jest najczęściej stosowanym gatunkiem ogólnego przeznaczenia. Twardość bezpośrednio wpływa na skuteczność uszczelnienia: bardziej miękkie mieszanki (40–50 Shore A) łatwiej dopasowują się do nieregularnych powierzchni i wymagają mniejszych sił mocowania, dzięki czemu nadają się do zastosowań niskociśnieniowych i próżniowych. Twardsze mieszanki (70–80 Shore A) zapewniają większą odporność na wytłaczanie i zużycie, dzięki czemu lepiej nadają się do wysokociśnieniowych uszczelnień dynamicznych. Wybór twardości musi równoważyć zgodność, siłę uszczelniającą i odporność na uszkodzenia mechaniczne.

Zestaw kompresyjny

Odkształcenie po ściskaniu jest krytycznym parametrem w każdym zastosowaniu uszczelniającym. Mierzy trwałe odkształcenie pozostające po ściśnięciu uszczelki przez określony czas w określonej temperaturze. Niski stopień odkształcenia po ściskaniu wskazuje, że uszczelka powróci do swojego pierwotnego kształtu po ściśnięciu, zachowując swoją siłę uszczelniającą w miarę upływu czasu. Kauczuk silikonowy ogólnie wykazuje dobrą odporność na odkształcenia po ściskaniu, przy typowych wartościach w zakresie od 6% do 18% po 22 godzinach w temperaturze 100°C. Jednakże trwałość odkształcenia po ściskaniu może się znacznie różnić w zależności od składu związku, systemu utwardzania i warunków badania. W przypadku zastosowań krytycznych zaleca się zażądanie danych dotyczących kompresji właściwych dla temperatury i czasu pracy.

Inne właściwości mechaniczne

Chociaż guma silikonowa wyróżnia się odpornością na temperaturę i chemikalia, ma ograniczenia w zakresie wytrzymałości mechanicznej. Wytrzymałość na rozciąganie jest zwykle niższa niż nitrylu lub EPDM, a odporność na ścieranie jest słaba. Oznacza to, że silikonowe pierścienie typu O-ring nie są zalecane do zastosowań dynamicznych, w których występują media o wysokim tarciu lub materiały ścierne. Jednakże silikon wykazuje doskonałą elastyczność i trwałość zmęczeniową, dzięki czemu nadaje się do zastosowań wymagających powtarzającego się zginania lub wibracji. Materiał posiada również wyjątkowe właściwości dielektryczne, co czyni go preferowanym wyborem do izolacji elektrycznej i uszczelniania w obudowach elektronicznych.

Metody produkcji uszczelek z gumy silikonowej

Produkcja wysokiej jakościO-ringi i uszczelki z gumy silikonowejobejmuje kilka ustalonych procesów produkcyjnych, z których każdy oferuje odrębne korzyści w zależności od wielkości produkcji, złożoności i wymagań wydajnościowych.

Formowanie tłoczne

Formowanie tłoczne jest jedną z najstarszych i najprostszych metod wytwarzania uszczelek z gumy silikonowej. Wstępnie odmierzoną ilość nieutwardzonego związku silikonowego umieszcza się w ogrzanej wnęce formy. Formę następnie zamyka się pod ciśnieniem, a ciepło aktywuje proces wulkanizacji (utwardzania). Po określonym czasie utwardzania formę otwiera się i wyjmuje gotowy element. Ta metoda jest opłacalna w przypadku małych i średnich wielkości produkcji i dobrze nadaje się do większych, prostszych konstrukcji pierścieni uszczelniających typu O-ring. Jednakże formowanie tłoczne zazwyczaj wymaga etapu usuwania wypływek w celu usunięcia nadmiaru materiału (wypływki) z linii podziału, co można wykonać mechanicznie lub kriogenicznie.

Formowanie wtryskowe

Formowanie wtryskowe zapewnia większą precyzję, krótsze czasy cykli i wyższą automatyzację w przypadku produkcji na dużą skalę. Płynny kauczuk silikonowy (LSR) szczególnie dobrze nadaje się do formowania wtryskowego ze względu na jego niską lepkość i szybkie utwardzanie. Materiał wtryskiwany jest bezpośrednio do zamkniętej wnęki formy pod wysokim ciśnieniem, zapewniając całkowite wypełnienie skomplikowanych geometrii. Formowanie wtryskowe wytwarza części o doskonałej spójności wymiarowej i minimalnym wypływie, redukując lub eliminując wtórne operacje wykończeniowe. Metoda ta jest preferowanym wyborem w przypadku zastosowań o dużej objętości, takich jak uszczelki samochodowe, elementy urządzeń medycznych i uszczelki elektroniki użytkowej.

Formowanie transferowe

Formowanie transferowe łączy w sobie elementy formowania tłocznego i wtryskowego. Nieutwardzony silikon umieszcza się w naczyniu transferowym, z którego jest on wtłaczany poprzez system wlewu i wlewu do zamkniętej wnęki formy. Metoda ta pozwala na uzyskanie bardziej złożonych geometrii części niż formowanie tłoczne i jest odpowiednia dla średnich wielkości produkcji. Formowanie przetłoczne jest często stosowane w przypadku części z wkładkami lub wieloma wnękami.

Systemy utwardzania

Do gumy silikonowej stosuje się dwa podstawowe systemy utwardzania: utwardzanie nadtlenkiem i utwardzanie platyną (addycyjne). Silikony utwardzane nadtlenkiem są bardziej powszechne w zastosowaniach ogólnego przeznaczenia i oferują dobrą równowagę właściwości przy niższym koszcie. Z drugiej strony silikony utwardzane platyną są preferowane w zastosowaniach medycznych, spożywczych i wymagających wysokiej czystości, ponieważ podczas utwardzania nie wytwarzają produktów ubocznych i dają materiał, który jest bezwonny, bez smaku i wysoce biokompatybilny. Silikony utwardzane platyną charakteryzują się również niższym odkształceniem po ściskaniu i lepszą przezroczystością, co czyni je materiałem wybieranym do krytycznych zastosowań uszczelniających w przemyśle farmaceutycznym i spożywczym.

Silikon a alternatywne elastomery

ChwilaO-ringi i uszczelki z gumy silikonowejoferują wyjątkową wydajność w wielu obszarach, nie są jednak powszechnie lepsze od innych elastomerów. Zrozumienie porównawczych mocnych i słabych stron silikonu w porównaniu z materiałami alternatywnymi jest niezbędne do dokonania prawidłowego wyboru materiału.

Nitryl (NBR) jest najczęściej stosowanym materiałem na pierścienie uszczelniające ogólnego przeznaczenia ze względu na niski koszt, dobre właściwości mechaniczne i doskonałą odporność na oleje i paliwa na bazie ropy naftowej. Jednakże NBR ma słabą odporność na ozon, warunki atmosferyczne i promieniowanie UV, a jego zakres temperatur jest bardziej ograniczony. EPDM zapewnia doskonałą odporność na polarne chemikalia, parę i warunki atmosferyczne i jest często stosowany w układach hamulcowych, zastosowaniach z gorącą wodą i środowiskach zewnętrznych. Fluorokarbon (FKM) zapewnia najwyższy poziom odporności chemicznej i temperaturowej spośród popularnych elastomerów, ale wiąże się ze znacznie wyższymi kosztami.

Silikon zajmuje w tym spektrum wyjątkową pozycję. Oferuje najszerszy zakres temperatur roboczych, doskonałą odporność na starzenie i warunki atmosferyczne oraz obojętność fizjologiczną, co czyni go jedynym wyborem do wielu zastosowań spożywczych i medycznych. Jednakże jego słaba odporność na węglowodory i niska wytrzymałość mechaniczna oznaczają, że nie można go stosować w zastosowaniach obejmujących płyny na bazie ropy naftowej lub o wysokim stopniu ścierania. Wybór ostatecznie zależy od konkretnego środowiska operacyjnego, wymagań wydajnościowych i ograniczeń prawnych aplikacji.

Domeny zastosowań i wymagania specyficzne dla branży

Unikalna kombinacja właściwości gumy silikonowej sprawia, że ​​jest ona niezastąpiona w różnorodnych gałęziach przemysłu. Każdy sektor nakłada specyficzne wymagania dotyczące wydajności uszczelnienia, a zrozumienie tych niuansów ma kluczowe znaczenie dla pomyślnego wdrożenia.

Medyczne i Farmaceutyczne

W urządzeniach medycznych i produkcji farmaceutycznej biokompatybilność i czystość są najważniejsze. Silikonowe pierścienie uszczelniające i uszczelki są szeroko stosowane w systemach podawania leków, narzędziach chirurgicznych, sprzęcie diagnostycznym i urządzeniach do wszczepiania. Materiał musi spełniać rygorystyczne normy regulacyjne, takie jak FDA 21 CFR 177.2600, USP klasa VI i ISO 10993. Do tych zastosowań preferowany jest silikon utwardzany platyną, ponieważ nie zawiera potencjalnie szkodliwych produktów ubocznych i wykazuje doskonałą odporność na metody sterylizacji, w tym autoklawowanie, tlenek etylenu (EtO) i promieniowanie gamma. Fizjologiczna neutralność materiału sprawia, że ​​nie przedostaje się on do leków ani płynów ustrojowych.

Przetwarzanie żywności i napojów

Uszczelki silikonowe przeznaczone do kontaktu z żywnością są wszechobecne w sprzęcie do przetwarzania żywności, od maszyn do napełniania i pakowania po linie do przetwarzania mleka i systemy warzenia. Uszczelki te muszą być zgodne z przepisami FDA dotyczącymi materiałów mających kontakt z żywnością i często wymagają dodatkowych certyfikatów, takich jak normy sanitarne 3-A. Odporność silikonu na wysokie temperatury sprawia, że ​​nadaje się on do zastosowań obejmujących cykle czyszczenia gorącą wodą, parą i CIP (czyszczenie na miejscu). Nieprzywierająca powierzchnia materiału zapobiega również przywieraniu produktu, poprawiając higienę i zmniejszając ryzyko zanieczyszczenia. W przemyśle spożywczym często stosuje się silikon utwardzany platyną, aby zapewnić najwyższy poziom czystości i uniknąć przenoszenia smaku lub zapachu.

Motoryzacja i transport

W sektorze motoryzacyjnym uszczelki silikonowe można znaleźć w układach sterowania silnikiem, zespołach oświetleniowych, systemach HVAC i pakietach akumulatorów do pojazdów elektrycznych. Zdolność materiału do wytrzymywania temperatur panujących pod maską, odporności na degradację ozonu i promieni UV oraz utrzymywania elastyczności w szerokim zakresie temperatur sprawia, że ​​idealnie nadaje się do tych wymagających środowisk. Jednakże słaba odporność silikonu na paliwa i oleje ogranicza jego zastosowanie w bezpośrednim kontakcie z płynami na bazie ropy naftowej. W pojazdach elektrycznych uszczelki silikonowe są coraz częściej stosowane w obudowach akumulatorów i systemach zarządzania ciepłem, gdzie ich właściwości dielektryczne i stabilność termiczna są kluczowymi zaletami.

Lotnictwa i Obrony

Zastosowania lotnicze wymagają najwyższego poziomu niezawodności i wydajności. Silikonowe pierścienie uszczelniające i uszczelki są stosowane w układach hydraulicznych, układach paliwowych (z odpowiednią kompatybilnością z płynami), obudowach awioniki i systemach kontroli środowiska. Ekstremalne wahania temperatur występujące podczas lotu – od ujemnych temperatur na dużej wysokości po wysokie temperatury w pobliżu silników – wymagają materiału, który utrzyma integralność uszczelnienia, nie stając się kruchym ani nie tracąc siły ściskającej. Niskie właściwości odgazowujące silikonu sprawiają, że nadaje się on również do stosowania w środowiskach próżniowych i wrażliwych układach optycznych.

Przemysłowe i ogólnego przeznaczenia

Poza tymi wyspecjalizowanymi sektorami uszczelki silikonowe znajdują zastosowanie w niezliczonych zastosowaniach przemysłowych, w tym w pompach, zaworach, sprężarkach, wymiennikach ciepła i obudowach elektrycznych. Odporność materiału na parę, wodę i wiele substancji chemicznych sprawia, że ​​jest to uniwersalny wybór dla przemysłu przetwórczego. Jego doskonałe właściwości dielektryczne sprawiają, że jest to preferowany materiał uszczelniający do złączy elektrycznych i obudów elektronicznych, gdzie integralność izolacji ma kluczowe znaczenie.

Kryteria wyboru i optymalizacja wydajności

Wybór prawidłowegoO-ringi i uszczelki z gumy silikonowejdla danego zastosowania wymaga systematycznej oceny kilku powiązanych ze sobą czynników. W procesie selekcji należy wziąć pod uwagę następujące kryteria.

• Zakres temperatury roboczej– Określ maksymalną i minimalną temperaturę, jaką napotka uszczelka, w tym przejściowe skoki. Standardowe gatunki silikonu zazwyczaj obejmują zakres od -60°C do +200°C, ale specjalne formuły mogą rozszerzyć te limity.
• Narażenie chemiczne– Zidentyfikować wszystkie płyny, środki czyszczące i zanieczyszczenia środowiska, z którymi uszczelka będzie miała kontakt. Silikon jest kompatybilny z wodą, parą wodną, ​​ozonem i wieloma rozpuszczalnikami polarnymi, ale nie jest zalecany do kontaktu z olejami, paliwami lub agresywnymi węglowodorami na bazie ropy naftowej.
• Rodzaj ciśnienia i uszczelnienia– Ustalić, czy uszczelnienie będzie stosowane w zastosowaniach statycznych czy dynamicznych. Silikon jest ogólnie zalecany do zastosowań w uszczelnieniach statycznych ze względu na jego niższą wytrzymałość mechaniczną i odporność na ścieranie. W przypadku zastosowań dynamicznych bardziej odpowiednie mogą być twardsze mieszanki lub materiały alternatywne.
• Twardość (twardość)– Wybierz odpowiednią twardość Shore’a A w oparciu o wymagania dotyczące siły zgrzewania, wykończenia powierzchni i odporności na wytłaczanie. Bardziej miękkie mieszanki (40–50 Shore A) lepiej dopasowują się do nieregularnych powierzchni, ale są bardziej podatne na wytłaczanie. Twardsze mieszanki (70–80 Shore A) zapewniają większą odporność na wytłaczanie i zużycie.
• Zgodność z przepisami– W przypadku zastosowań spożywczych, medycznych i farmaceutycznych należy sprawdzić, czy związek silikonowy spełnia wszystkie odpowiednie normy prawne, w tym certyfikaty FDA, USP klasy VI, 3-A i ISO.
• System utwardzania– Wybierz pomiędzy silikonem utwardzanym nadtlenkiem a silikonem utwardzanym platyną, w zależności od wymagań aplikacji. Silikon utwardzany platyną zapewnia doskonałą czystość, mniejszą trwałość po ściskaniu i lepszą przezroczystość, co czyni go preferowanym wyborem do zastosowań medycznych i spożywczych.

Optymalizacja wydajności uszczelek silikonowych wymaga również odpowiedniego rozważenia projektu. Konstrukcja dławika musi uwzględniać charakterystykę odkształcenia uszczelki po ściskaniu i zapewniać odpowiednie podparcie, aby zapobiec wyciskaniu. Wykończenie powierzchni powinno być odpowiednie do materiału uszczelki i twardości, aby zapewnić skuteczne uszczelnienie bez nadmiernego zużycia. Należy dokładnie przestrzegać procedur instalacyjnych, aby uniknąć uszkodzenia uszczelki podczas montażu. W przypadku zastosowań krytycznych zdecydowanie zaleca się tworzenie prototypów i testowanie w rzeczywistych warunkach pracy, aby sprawdzić działanie uszczelnienia.

Często zadawane pytania

Wniosek

O-ringi i uszczelki z gumy silikonowejreprezentują wyjątkową klasę elastomerowych rozwiązań uszczelniających, które łączą w sobie ekstremalną tolerancję temperaturową, obojętność chemiczną, neutralność fizjologiczną i doskonałą odporność na starzenie. Struktura molekularna silikonu – z jego szkieletem siloksanowym i organicznymi grupami bocznymi – podkreśla te niezwykłe właściwości, umożliwiając zastosowania, które byłyby niemożliwe w przypadku konwencjonalnych kauczuków węglowodorowych. Od implantów medycznych i sprzętu do przetwarzania żywności po systemy samochodowe i komponenty lotnicze, uszczelki silikonowe zapewniają niezawodne działanie w najbardziej wymagających środowiskach spotykanych we współczesnej inżynierii.

Silikon nie jest jednak rozwiązaniem uniwersalnym. Słaba odporność na płyny na bazie ropy naftowej, niska wytrzymałość mechaniczna i podatność na ścieranie oznaczają, że niezbędny jest staranny dobór materiału. Inżynierowie muszą ocenić całe środowisko operacyjne – ekstremalne temperatury, ekspozycję chemiczną, ciśnienie, uszczelnienie dynamiczne i statyczne oraz wymagania prawne – aby określić, czy silikon jest optymalnym wyborem, czy też bardziej odpowiednie byłyby alternatywne elastomery, takie jak nitryl, EPDM lub fluorocarbon.

Dla tych, którzy szukają wysokiej jakości silikonowych rozwiązań uszczelniających,Aobooferuje szeroką wiedzę specjalistyczną w zakresie produkcji kauczuku silikonowego, z możliwościami obejmującymi opracowywanie mieszanek, precyzyjne formowanie i zapewnianie jakości. Niezależnie od tego, czy wymagany jest standardowy pierścień typu O-ring, czy uszczelka wykonana na zamówienie, zespół techniczny firmy zapewnia kompleksowe wsparcie od wyboru materiału po produkcję.
