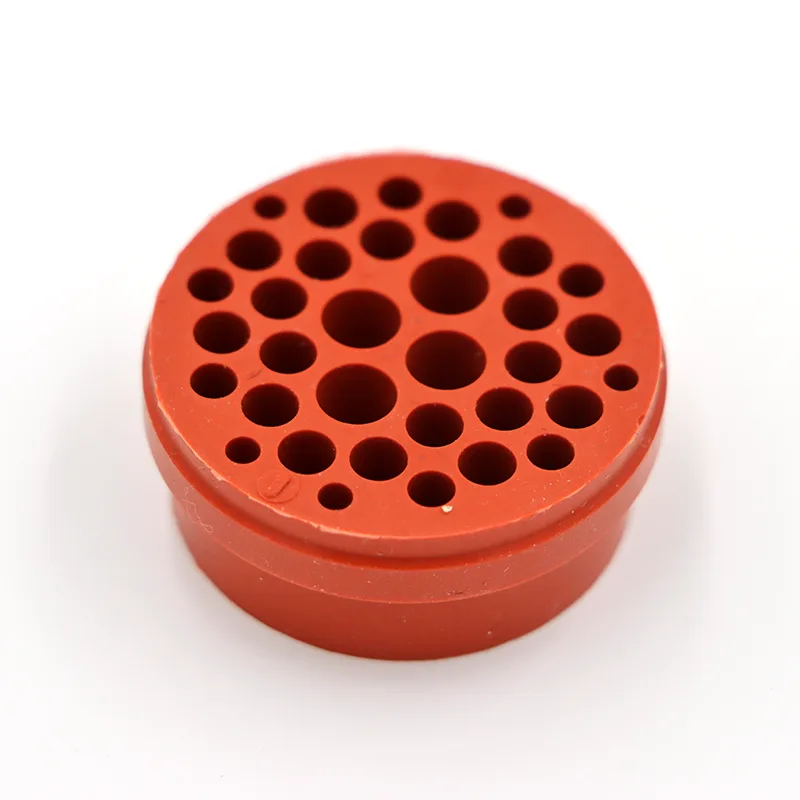

W jaki sposób uszczelka z gumy silikonowej złącza samochodowego chroni krytyczne układy elektryczne?

1. Kluczowa rola uszczelnień w złączach samochodowych

Nowoczesne pojazdy zawierają setki złączy elektrycznych łączących czujniki, siłowniki, jednostki sterujące i systemy dystrybucji mocy. Pojedynczy punkt wnikania wilgoci lub zanieczyszczeń przewodzących może powodować sporadyczne usterki, fałszywe diagnostyczne kody usterek lub całkowitą awarię systemu. TheZłącze samochodowe Uszczelka z gumy silikonowejrozwiązuje tę lukę, tworząc trwałą, zgodną z wymaganiami barierę pomiędzy współpracującymi połówkami złącza.

W przeciwieństwie do uszczelek z twardego plastiku lub pierścieni typu O-ring, które opierają się na precyzyjnych tolerancjach wymiarowych, uszczelki z gumy silikonowej wytrzymują drobne niewspółosiowości, rozszerzalność cieplną i zużycie podzespołów przez cały okres użytkowania pojazdu. Ta wybaczająca natura jest szczególnie cenna w środowiskach o wysokich wibracjach, takich jak komory silnika, gdzie złącza są poddawane ciągłym naprężeniom mechanicznym wynikającym z pracy silnika i warunków drogowych.

Funkcja uszczelniania wykracza poza proste odcięcie wody. Skuteczne uszczelki zapobiegają również przedostawaniu się soli drogowej, pyłu hamulcowego, mgły olejowej i środków czyszczących, które mogą uszkodzić powierzchnie stykowe i zwiększyć opór elektryczny. W ciężkich przypadkach zanieczyszczone złącza mogą prowadzić do przegrzania, wyładowania łukowego, a nawet zagrożenia pożarowego. Dlatego wybór odpowiedniegoZłącze samochodowe Uszczelka z gumy silikonowejto nie tylko szczegół konstrukcyjny, ale podstawowa decyzja dotycząca bezpieczeństwa i niezawodności.

Dane branżowe wskazują, że awarie złączy elektrycznych stanowią znaczny procent roszczeń gwarancyjnych w elektronice samochodowej. Wiele z tych awarii wynika z niewystarczającego uszczelnienia lub degradacji materiałów uszczelniających pod wpływem długotrwałego narażenia na temperatury pod maską i chemikalia. Kauczuk silikonowy, charakteryzujący się naturalną stabilnością w szerokim zakresie temperatur, stanowi sprawdzone rozwiązanie tego ciągłego wyzwania.

• Okresowa utrata sygnału– mostki wilgoci pomiędzy pinami powodują błędne odczyty czujnika.
• Zwiększona rezystancja styku– utlenianie i korozja podnoszą temperaturę złączy.
• Zwarcia– zanieczyszczenia przewodzące tworzą niezamierzone ścieżki elektryczne.
• Przedwczesna awaria komponentu– moduły sterujące i elementy wykonawcze tracą komunikację.
• Diagnostyczne kody usterek– fałszywe usterki prowadzą do niepotrzebnych napraw i przestojów.

2. Materiałoznawstwo: dlaczego guma silikonowa przoduje w zastosowaniach uszczelniających

Kauczuk silikonowy różni się od elastomerów organicznych szkieletem krzemowo-tlenowym, który zapewnia wyjątkową stabilność termiczną i odporność chemiczną. Chociaż materiały takie jak nitryl (NBR) lub monomer etylenowo-propylenowo-dienowy (EPDM) sprawdzają się odpowiednio w umiarkowanych środowiskach, szybko ulegają degradacji w ekstremalnych warunkach panujących w nowoczesnych komorach silnika i obudowach akumulatorów pojazdów elektrycznych.

Płynna guma silikonowa (LSR) i guma o wysokiej konsystencji (HCR) to dwie podstawowe formy stosowane w uszczelkach złączy. LSR, przetwarzany metodą formowania wtryskowego, oferuje doskonałe właściwości przepływu w przypadku złożonych geometrii z drobnymi szczegółami, takimi jak żebrowane powierzchnie uszczelniające i konstrukcje wielogniazdowe. HCR, zazwyczaj formowany tłocznie lub przetłocznie, zapewnia większą wytrzymałość na rozdarcie w przypadku większych lub grubszych uszczelek. Obydwa warianty można łączyć z dodatkami poprawiającymi określone właściwości, takie jak samosmarowanie ułatwiające montaż.

Kluczowe cechy materiału, które sprawiają, że guma silikonowa jest preferowanym wyborem do uszczelniania złączy, obejmują:

• Szeroki zakres temperatur pracy– od -50°C do +200°C, w niektórych gatunkach fluorosilikonów do +230°C.
• Zestaw o niskim stopniu kompresji– utrzymuje siłę uszczelnienia po długotrwałym ściskaniu, zazwyczaj poniżej 25% w temperaturze 150°C przez 22 godziny.
• Doskonała odporność na ozon i promieniowanie UV– nie pęka i nie twardnieje pod wpływem utleniaczy atmosferycznych.
• Naturalna hydrofobowość– wypiera wodę i zapobiega wchłanianiu wilgoci.
• Odporność chemiczna– wytrzymuje oleje silnikowe, płyny chłodnicze, płyny hamulcowe i wiele rozpuszczalników czyszczących.
• Właściwości dielektryczne– utrzymuje izolację elektryczną nawet w wilgotnych warunkach.

Kauczuk fluorosilikonowy (F-LSR) to wyspecjalizowany wariant zapewniający zwiększoną odporność na paliwa i agresywne chemikalia, zachowując jednocześnie stabilność termiczną standardowego silikonu. Ten gatunek jest często określany dla złączy znajdujących się w pobliżu wtryskiwaczy paliwa, turbosprężarek lub innych obszarów narażonych na działanie węglowodorów.

Proces wyboru materiału musi uwzględniać specyficzne środowisko chemiczne, profil temperaturowy i wymagania mechaniczne każdego zastosowania. Uszczelka, która dobrze sprawdza się w złączu kabiny pasażerskiej, może przedwcześnie ulec uszkodzeniu w przypadku montażu pod maską, w przypadku częstszych cykli termicznych i narażenia na działanie środków chemicznych.

3. Kluczowe parametry użytkowe uszczelek złączy

OkreślanieZłącze samochodowe Uszczelka z gumy silikonowejwymaga dokładnej oceny kilku wskaźników wydajności. Każdy parametr wpływa na zdolność uszczelki do utrzymania niezawodnego uszczelnienia przez cały okres eksploatacji pojazdu, który na niektórych platformach może przekraczać 15 lat.

Oprócz tych właściwości fizycznych, kluczową rolę odgrywa geometria uszczelki. Żebrowane lub faliste powierzchnie uszczelniające zwiększają nacisk stykowy na jednostkę powierzchni, poprawiając uszczelnienie przed płynami i gazami. Kształt przekroju poprzecznego musi być również zaprojektowany tak, aby uniknąć nadmiernej koncentracji naprężeń, która mogłaby prowadzić do przedwczesnej awarii.

Siła ściskająca jest kolejnym ważnym czynnikiem. Niewystarczająca kompresja umożliwia rozwój dróg przepływu płynu, natomiast nadmierna kompresja może spowodować nadmierne naprężenie obudowy złącza lub spowodować wypchnięcie uszczelki w szczeliny. Do optymalizacji konstrukcji uszczelki w celu uzyskania równomiernego rozkładu naprężeń na powierzchni styku powszechnie stosuje się analizę elementów skończonych (FEA).

4. Środowiska zastosowań: od silników po zestawy akumulatorów

Środowisko operacyjneZłącze samochodowe Uszczelka z gumy silikonowejróżni się znacznie w zależności od lokalizacji pojazdu. Zrozumienie tych środowisk jest niezbędne do wyboru odpowiedniego gatunku materiału i konfiguracji projektu.

4.1. Złącza komory silnika

Złącza w komorze silnika są narażone na najcięższe warunki: temperatury przekraczające 150°C w pobliżu kolektorów wydechowych, narażenie na działanie oleju silnikowego, płynu chłodzącego i oparów paliwa oraz ciągłe wibracje powstające podczas pracy silnika. Uszczelki w tym obszarze muszą być odporne na starzenie termiczne i utrzymywać siłę uszczelniającą pomimo powtarzających się cykli termicznych. Gatunki fluorosilikonów są często określane dla złączy znajdujących się w pobliżu układów paliwowych.

4.2. Skrzynia biegów i układ napędowy

Czujniki i siłowniki montowane na skrzyni biegów wymagają uszczelek odpornych na płyn do automatycznych skrzyń biegów (ATF) i oleje przekładniowe. Podczas gdy standardowy silikon zapewnia dobrą odporność na wiele olejów, fluorosilikon lub specjalnie opracowane związki silikonowe mogą być konieczne w celu wydłużenia żywotności w tych agresywnych środowiskach płynnych.

4.3. Elektronika przedziału pasażerskiego i nadwozia

Złącza znajdujące się wewnątrz kabiny pojazdu podlegają łagodniejszym warunkom: umiarkowane temperatury (zwykle od -20°C do +85°C), minimalne narażenie na działanie substancji chemicznych i niższy poziom wibracji. Standardowe gatunki kauczuku silikonowego zapewniają więcej niż wystarczającą wydajność w tych zastosowaniach, przy czym głównym problemem jest długotrwałe starzenie się i odporność na środki czyszczące.

4.4. Systemy akumulatorów pojazdów elektrycznych

Złącza wysokiego napięcia w zestawach akumulatorów EV stwarzają wyjątkowe wyzwania: narażenie na płyny dielektryczne, możliwość śledzenia łuku i rygorystyczne wymagania bezpieczeństwa. Uszczelki silikonowe w tych zastosowaniach muszą wykazywać doskonałą wytrzymałość dielektryczną, ognioodporność i odporność na płyny chłodzące. Często preferowane są gatunki samosmarujące, aby ułatwić montaż i zmniejszyć ryzyko uszkodzenia złącza podczas konserwacji.

4,5. Oświetlenie zewnętrzne i czujniki

Złącza reflektorów, świateł tylnych i czujników ADAS muszą być odporne na promieniowanie UV, spray drogowy i ekstremalne temperatury. Wrodzona odporność silikonu na promieniowanie UV i hydrofobowość czynią go idealnym wyborem, pod warunkiem, że konstrukcja uszczelki zapewnia odpowiednią odporność na warunki atmosferyczne.

• Termiczny– temperatury szczytowe, częstotliwość cykli i czas trwania ekspozycji.
• Chemiczny– rodzaj płynów, stężenie i czas kontaktu.
• Mechaniczny– amplituda drgań, częstotliwość i cykle łączenia złączy.
• Środowiskowy– Narażenie na promieniowanie UV, wilgoć, mgłę solną i wnikanie kurzu.
• Elektryczny– poziom napięcia, prądu i wymaganej rezystancji izolacji.

5. Rozważania projektowe dotyczące niezawodnego uszczelnienia

Projektowanie systemu uszczelniania złączy to coś więcej niż tylko wybór materiału i określenie wartości twardości. Aby osiągnąć optymalną wydajność, należy dokładnie przeanalizować interakcję pomiędzy uszczelką, obudową złącza i elementami współpracującymi.

5.1. Geometria uszczelki i mechanizm uszczelniający

Mechanizm uszczelniający może być promieniowy (uszczelnianie na powierzchni cylindrycznej), osiowy (uszczelnianie na płaskiej powierzchni) lub stanowić kombinację obu. Uszczelnienia promieniowe, powszechnie stosowane w złączach cylindrycznych, polegają na ściskaniu uszczelki pomiędzy wewnętrzną i zewnętrzną ścianą obudowy. Uszczelnienia osiowe, często spotykane w złączach prostokątnych lub wielopinowych, ściskają uszczelkę pomiędzy dwiema płaskimi powierzchniami.

Żebrowane konstrukcje zwiększają liczbę barier uszczelniających, zapewniając redundancję w przypadku drobnych niedoskonałości powierzchni. Każde żebro tworzy oddzielną linię uszczelniającą, a przestrzenie pomiędzy żebrami mogą pełnić funkcję stref nadmiaru ciśnienia lub łapaczy zanieczyszczeń.

5.2. Kompatybilność materiałów obudowy

Materiał obudowy złącza — zwykle poliamid (PA), politereftalan butylenu (PBT) lub inne techniczne tworzywa termoplastyczne — musi być kompatybilny z uszczelką silikonową. Niektóre preparaty silikonowe mogą zawierać plastyfikatory lub cykliczne siloksany o niskiej masie cząsteczkowej, które mogą migrować do materiału obudowy, powodując pękanie naprężeniowe lub zmiany wymiarowe. Przyczepność bez gruntowania do tworzyw konstrukcyjnych jest pożądaną właściwością, która zwiększa wytrzymałość uszczelnienia.

5.3. Siły montażowe i współpracujące

Konstrukcja uszczelki musi równoważyć skuteczność uszczelnienia z dopuszczalnymi siłami montażowymi. Nadmierna siła wsuwania może uszkodzić końcówki złączy lub utrudnić montaż na liniach produkcyjnych. Samosmarujące gatunki silikonu zmniejszają tarcie podczas łączenia, ułatwiając montaż, zachowując jednocześnie skuteczność uszczelniania.

5.4. Zestawienie tolerancji

Tolerancje produkcyjne w obudowach złączy i uszczelkach mogą się kumulować, wpływając na rzeczywistą kompresję osiągniętą w zmontowanym złączu. Statystyczna analiza tolerancji służy zapewnieniu, że uszczelka pozostaje w optymalnym zakresie ściskania we wszystkich możliwych kombinacjach tolerancji.

5.5. Żywotność i trwałość

Oczekuje się, że złącza samochodowe zachowają swoją szczelność przez cały okres użytkowania pojazdu, często z wieloma cyklami łączenia i rozłączania podczas produkcji, serwisu i naprawy. Materiał uszczelki musi być odporny na trwałe zestalenie, ścieranie i zużycie w wyniku powtarzających się operacji złącza.

Weryfikacja projektu zazwyczaj obejmuje połączenie analizy elementów skończonych (FEA) do przewidywania naprężeń i testów fizycznych w celu sprawdzenia wydajności w symulowanych warunkach pracy.

6. Metody weryfikacji i testowania jakości

Zapewnienie niezawodnościZłącze samochodowe Uszczelka z gumy silikonowejwymaga kompleksowego programu testów obejmujących właściwości materiału, dokładność wymiarową i wydajność funkcjonalną. Normy branżowe, takie jak USCAR-2, ISO 16750 i różne specyfikacje OEM zapewniają ramy dla testów kwalifikacyjnych.

1. Testowanie zestawu kompresyjnego– mierzy trwałe odkształcenie po długotrwałym ściskaniu w podwyższonej temperaturze. Niskie wartości ustawione na ściskanie wskazują na doskonałe, długotrwałe utrzymanie siły uszczelniającej.
2. Testowanie wycieków– zwykle wykonywane przy użyciu sprężonego powietrza lub helu w celu wykrycia wszelkich ścieżek obejścia płynu przez uszczelniony interfejs złącza.
3. Cykl termiczny– poddaje zmontowane złącze powtarzającym się ekstremalnym temperaturom, aby ocenić zdolność uszczelki do utrzymania siły uszczelniającej podczas cykli rozszerzania i kurczenia się pod wpływem ciepła.
4. Testowanie wibracji– symuluje warunki pracy pojazdu, aby sprawdzić, czy uszczelka nie poluzuje się ani nie straci integralności uszczelnienia pod wpływem wzbudzenia mechanicznego.
5. Testowanie odporności chemicznej– wystawia uszczelkę na działanie odpowiednich płynów samochodowych (oleju silnikowego, płynu chłodzącego, płynu hamulcowego, paliwa) w podwyższonych temperaturach w celu oceny kompatybilności materiałowej i utrzymania wydajności.
6. Kontrola wymiarowa– sprawdza, czy wymiary krytyczne uszczelki mieszczą się w określonych tolerancjach, za pomocą pomiarów optycznych lub współrzędnościowych maszyn pomiarowych.
7. Weryfikacja twardości– potwierdza, że ​​twardość Shore’a A jest zgodna ze specyfikacją, ponieważ odchylenia mogą znacząco wpłynąć na skuteczność uszczelnienia.

Oprócz tych standardowych testów, niektóre aplikacje mogą wymagać specjalistycznych ocen, takich jak:

• Testowanie mgły solnej– do złączy narażonych na działanie soli odladzających drogowych.
• Testy ekspozycji na promieniowanie UV– do złączy zewnętrznych lub częściowo odsłoniętych.
• Badanie rezystancji izolacji– w celu sprawdzenia właściwości dielektrycznych po narażeniu środowiskowym.
• Testowanie zanurzenia w płynie– z określonymi płynami w podwyższonych temperaturach przez dłuższy czas.

Kwalifikowani dostawcy zazwyczaj dysponują własnymi możliwościami testowania, aby wspierać szybkie iteracje projektu i kontrolę jakości produkcji.Aobowykorzystuje kompleksowe protokoły testowe zgodne z międzynarodowymi standardami motoryzacyjnymi, zapewniając, że każda uszczelka spełnia rygorystyczne wymagania nowoczesnych platform pojazdów.
