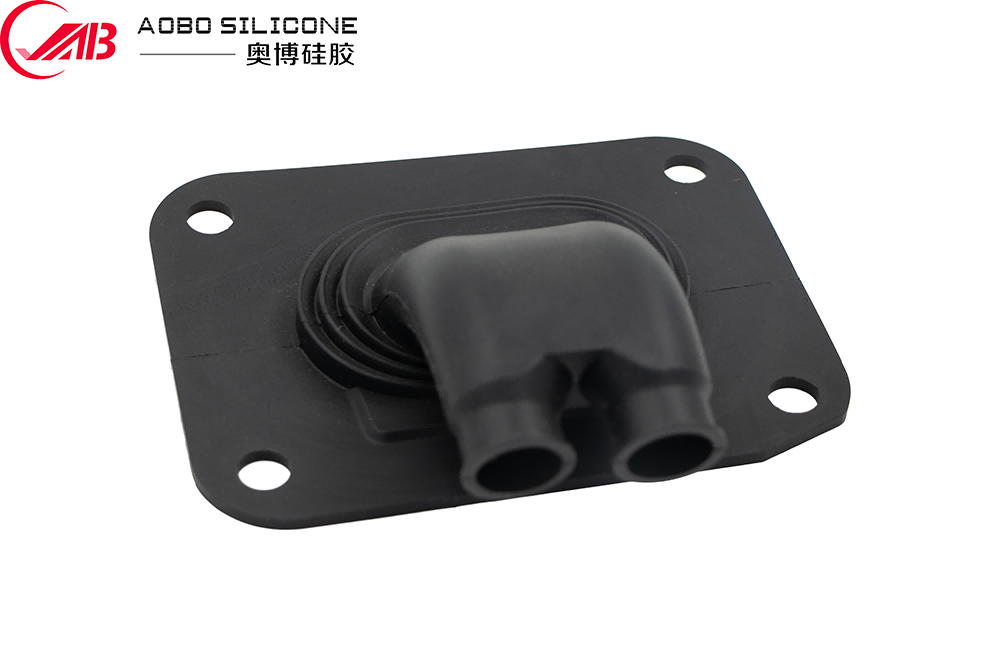

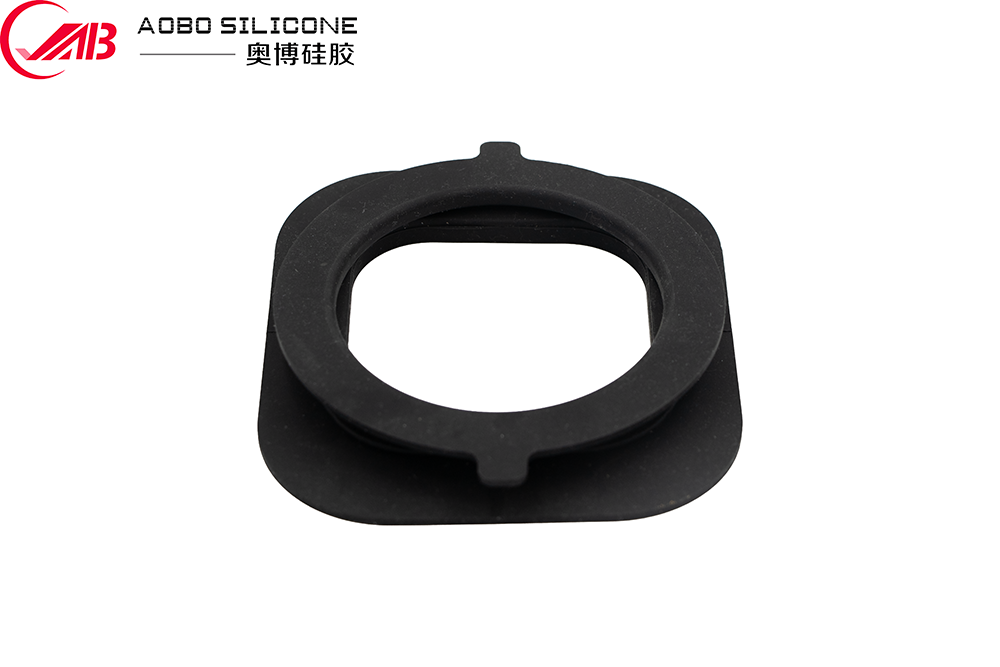

Formowany kanał wentylacyjny samochodowy LSR

W samochodowych systemach HVAC i systemach zarządzania ciepłem kanał wentylacyjny to coś więcej niż zwykły kanał wentylacyjny. Kanał musi utrzymywać stabilną ścieżkę przepływu powietrza, wytrzymując wibracje, cykle termiczne, tolerancje wymiarowe i powtarzające się obciążenia montażowe. W punktach połączeń nawet niewielka szczelina może prowadzić do wycieków powietrza, hałasu lub niestabilnej pracy HVAC.

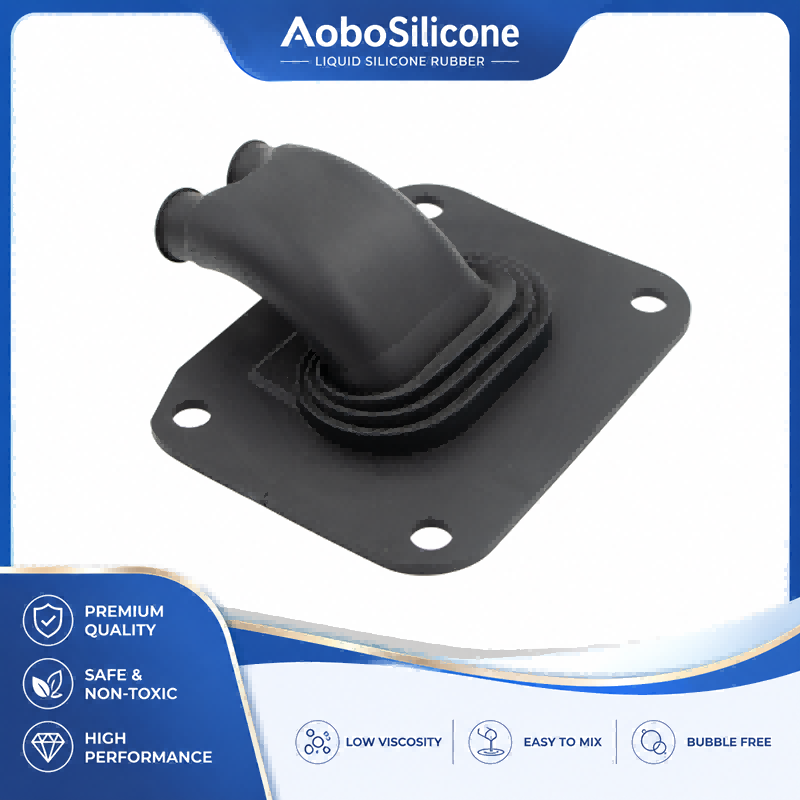

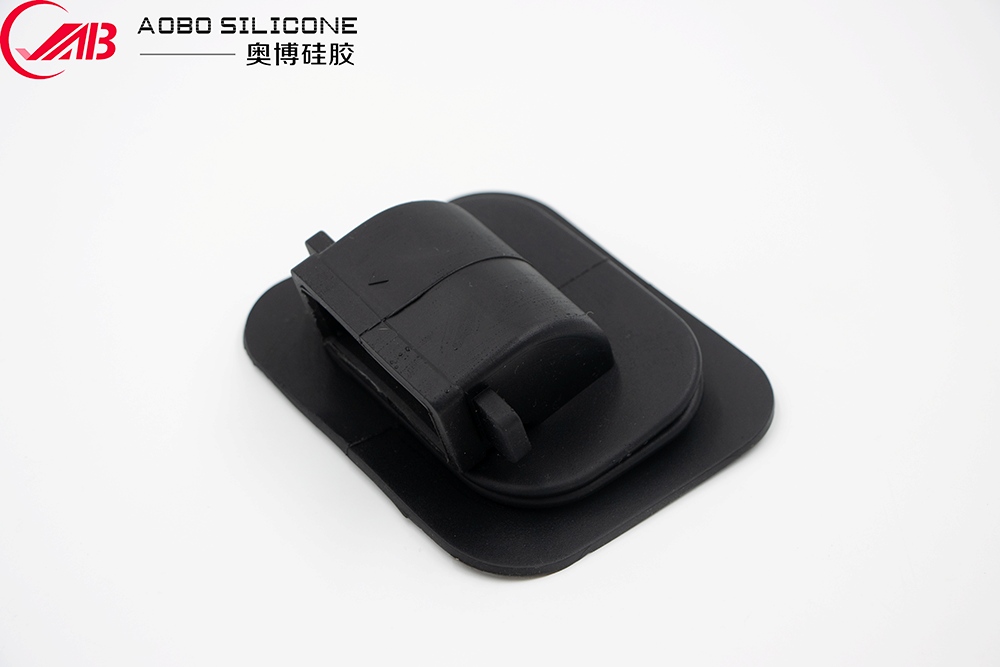

Samochodowy kanał wentylacyjny typu overmolded LSR łączy w sobie sztywne podłoże strukturalne z formowanym płynnym kauczukiem silikonowym (LSR). Konstrukcja ta tworzy zintegrowane właściwości uszczelniające i amortyzujące bezpośrednio wokół obszaru połączenia, zmniejszając potrzebę stosowania oddzielnych uszczelek gumowych i upraszczając montaż.

W przypadku samochodowych systemów HVAC, zarządzania temperaturą akumulatorów i innych zastosowań związanych z prowadzeniem powietrza, obtrysk LSR jest szczególnie przydatny, gdy element wymaga elastycznego uszczelnienia, izolacji drgań, złożonej geometrii i długoterminowej odporności na temperaturę w pojedynczej uformowanej części.

Dlaczego warto stosować formowanie LSR w samochodowych kanałach powietrznych?

Tradycyjne samochodowe kanały powietrzne mogą opierać się na oddzielnych o-ringach, uszczelkach piankowych, tulejach gumowych lub zaciskach mechanicznych w celu kompensacji tolerancji wymiarowych. Chociaż te rozwiązania mogą się sprawdzić, zwiększają liczbę komponentów i tworzą dodatkowe interfejsy montażowe.

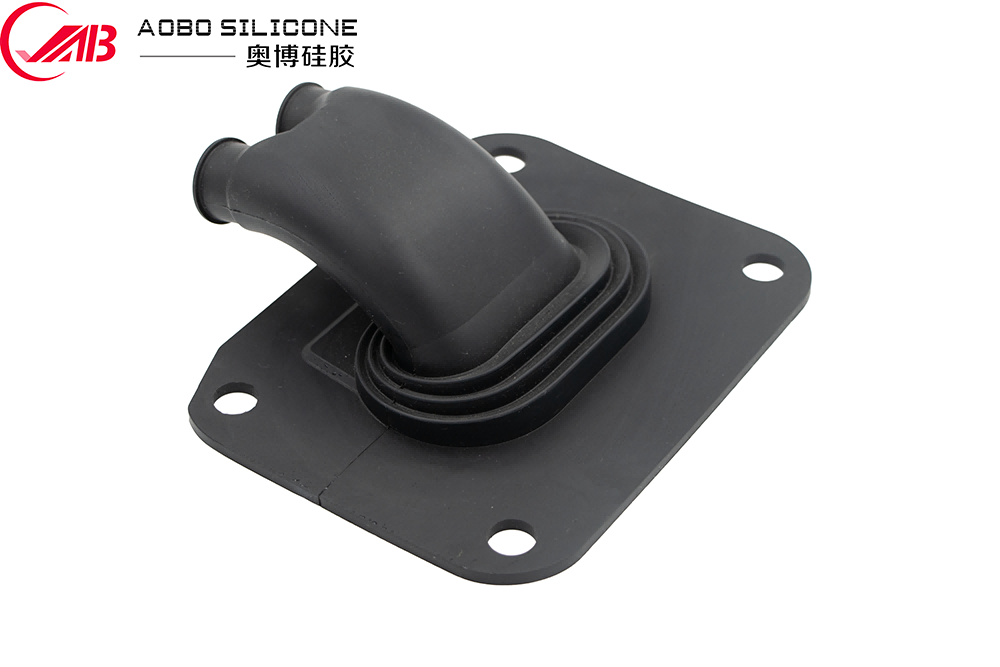

Kanał samochodowy do formowania LSR integruje elastyczny materiał uszczelniający bezpośrednio ze sztywnym kanałem lub złączem.

Podstawowa struktura zwykle składa się z:

● Podłoże sztywne:PA, PP, PBT, PC/ABS lub inne tworzywa konstrukcyjne w zależności od zastosowania
● Warstwa uszczelniająca LSR:uformowane wokół wybranych interfejsów
● Funkcjonalna geometria uszczelnienia:wargi, żebra, koraliki, rękawy lub niestandardowe powierzchnie kontaktowe
● Funkcje połączenia:struktury zatrzaskowe, rowki, punkty ustalające lub mechaniczne elementy blokujące

Taka konstrukcja pozwala sekcji silikonowej kompensować niewielkie różnice wymiarowe, utrzymując jednocześnie nacisk kontaktowy na współpracujący element.

Rezultatem jest bardziej zintegrowane rozwiązanie do zastosowań, w których konwencjonalne oddzielne uszczelnienia mogą powodować złożoność montażu.

Wydajność materiałowa i wartość inżynieryjna

Płynny kauczuk silikonowy wybiera się do zastosowań motoryzacyjnych, ponieważ jego właściwości pozostają stosunkowo stabilne w szerokim zakresie temperatur.

W zależności od wybranego gatunku i receptury LSR, typowe cechy mogą obejmować:

Rzeczywiste wartości zależą od wybranej receptury silikonu, warunków formowania, geometrii i wymagań aplikacji. Ostateczne specyfikacje należy potwierdzić w trakcie opracowywania produktu.

Odporność na temperaturę

W samochodowych kanałach HVAC mogą występować powtarzające się wahania temperatury. Zastosowania pod maską i związane z zarządzaniem temperaturą mogą również narażać komponenty na działanie podwyższonych temperatur.

LSR zachowuje elastyczność w szerokim zakresie temperatur, dzięki czemu nadaje się do elementów narażonych na działanie gorącego i zimnego powietrza, cykli termicznych oraz zmian temperatury w komorze silnika lub akumulatora.

Elastyczne uszczelnienie

W przeciwieństwie do sztywnych tworzyw sztucznych, silikon może odkształcać się pod wpływem ściskania i regenerować się po zwolnieniu obciążenia. Ta właściwość pozwala sekcji obtryskiwanej na utrzymanie kontaktu z współpracującymi powierzchniami pomimo niewielkich różnic wymiarowych.

W przypadku komponentów prowadzących powietrze pomaga to zmniejszyć wycieki w punktach połączeń.

Izolacja wibracyjna

Warstwa silikonowa działa również jako podatny interfejs pomiędzy sztywnymi komponentami.

Kiedy moduły HVAC, dmuchawy, kanały lub konstrukcje pojazdów wibrują, elastyczna sekcja silikonowa może pochłonąć część ruchu mechanicznego, zamiast przenosić wszystkie wibracje bezpośrednio przez sztywny kanał.

To sprawiaczęści do formowania z gumy silikonowejprzydatne tam, gdzie wymagane jest jednoczesne uszczelnienie i izolacja wibracyjna.

Typowe zastosowania motoryzacyjne

TheFormowany kanał wentylacyjny samochodowy LSRmożna zaprojektować dla kilku typów systemów zarządzania powietrzem i temperaturą w pojazdach.

1. Dystrybucja powietrza HVAC

W pojazdach osobowych komponent można stosować wokół wylotów powietrza HVAC, kanałów odgałęźnych, interfejsów prowadzenia powietrza i elastycznych sekcji połączeń.

Silikonowy obszar uszczelniający pomaga dostosować się do tolerancji montażowych, zachowując jednocześnie zamkniętą ścieżkę przepływu powietrza.

2. Zarządzanie temperaturą akumulatora

Pojazdy elektryczne kładą większy nacisk na zarządzanie temperaturą.

Kanały powietrzne mogą służyć do rozprowadzania klimatyzowanego powietrza wokół modułów akumulatorów lub zespołów odprowadzających ciepło. W tych środowiskach szczególnie ważna staje się stabilność wymiarowa, skuteczność uszczelniania, odporność na wibracje i cykliczne zmiany temperatury.

3. Chłodzenie osi elektrycznej i elektroniki mocy

Niektóre architektury zarządzania ciepłem pojazdów elektrycznych wykorzystują dedykowane kanały powietrza lub płynu wokół elektroniki mocy i komponentów układu napędowego.

Formowany interfejs silikonowy może zapewnić zgodne połączenie pomiędzy sztywnymi komponentami, gdzie należy uwzględnić wibracje i rozszerzalność cieplną.

4. Prowadzenie powietrza pod maską

Podzespoły zainstalowane w komorze silnika podlegają bardziej wymagającym warunkom temperaturowym i środowiskowym.

LSR można wybrać, gdy wymagane jest elastyczne uszczelnienie bez konieczności stosowania oddzielnej tulei elastomerowej.

Kluczowe rozważania projektowe

Skuteczne obtryskiwanie zależy w dużej mierze od powierzchni styku silikonu z podłożem. Dlatego część powinna być zaprojektowana dla obuprzepływ silikonu i retencja mechanicznazamiast po prostu dodawać warstwę silikonu do istniejącego plastikowego kanału.

Geometria podłoża

Podłoże z tworzywa sztucznego powinno zapewniać wystarczającą stabilność mechaniczną podczas wtryskiwania i serwisu.

Potencjalne elementy projektu obejmują:

● Podcięcia mechaniczne
● Żebra ustalające
● Rowki
● Otwory przelotowe
● Konstrukcje blokujące
● Funkcje pozycjonowania
● Kontrolowane powierzchnie klejenia

Jeżeli wymagana jest przyczepność chemiczna pomiędzy LSR a podłożem, podczas opracowywania należy ocenić kompatybilność materiału i obróbkę powierzchni.

Grubość ścianki silikonu

Grubość silikonu należy określić na podstawie wymaganej siły zgrzewania, odkształcenia, geometrii i warunków wtrysku.

Zbyt cienkie sekcje mogą powodować trudności w wypełnianiu, natomiast niepotrzebnie grube sekcje mogą zwiększyć zużycie materiału i czas utwardzania.

W przypadku warg uszczelniających i elastycznych interfejsów geometrię należy zweryfikować poprzez analizę ściskania i odkształcenia, a nie polegać wyłącznie na grubości nominalnej.

Zestawienie tolerancji

Połączenia kanałów samochodowych często składają się z kilku formowanych lub tłoczonych elementów.

Interfejs silikonowy może kompensować różnice wymiarowe między częściami, ale nie powinien być traktowany jako substytut odpowiedniego obliczenia tolerancji.

Podczas oceny DFM inżynierowie powinni wziąć pod uwagę:

● Tolerancja wymiarowa podłoża
● Tolerancja formowania silikonem
● Tolerancja elementu współpracującego
● Zakres kompresji
● Siła montażowa
● Odzysk uszczelnienia
● Rozszerzalność cieplna

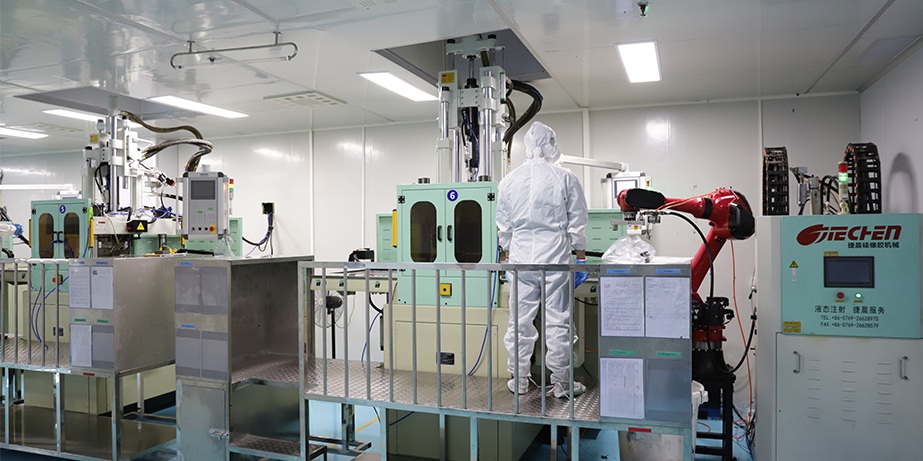

Proces produkcyjny

TypowyKanał samochodowy LSR do obtryskiwaniaproces produkcyjny składa się z kilku kontrolowanych etapów.

1. Przygotowanie podłoża:Sztywny element z tworzywa sztucznego jest formowany osobno i sprawdzany pod kątem spójności wymiarowej, zanieczyszczenia, wypływu i wad powierzchniowych.

2. Pozycjonowanie wstawek:Podłoże jest dokładnie umieszczone wewnątrz formy LSR. W przypadku produkcji wielogniazdowej spójne pozycjonowanie płytki jest szczególnie ważne, ponieważ nawet małe odchylenia mogą mieć wpływ na grubość silikonu i geometrię uszczelnienia.

3. Wtrysk LSR:Dwuskładnikowy ciekły silikon jest dozowany, mieszany i wtryskiwany do formy. Ponieważ LSR ma niską lepkość przed utwardzeniem, może wypełniać stosunkowo złożone struktury uszczelniające i cienkie obszary funkcjonalne, jeśli wlew formy i system odpowietrzający są odpowiednio zaprojektowane.

4. Wulkanizacja:Silikon utwardza ​​się wewnątrz podgrzanej formy i tworzy ostateczną elastyczną strukturę uszczelniającą. Aby uzyskać stałą twardość, stabilność wymiarową i jakość powierzchni, należy kontrolować parametry utwardzania.

5. Rozbiórka i kontrola:Po uformowaniu element jest sprawdzany pod kątem:

● Lampa błyskowa
● Krótkie ujęcia
● Pułapki powietrzne
● Wady powierzchni
● Wypieranie silikonu
● Wady klejenia lub retencji
● Odchylenia wymiarowe

Krytyczne wymiary uszczelnienia można zmierzyć za pomocą dedykowanych przyrządów lub zautomatyzowanego sprzętu kontrolnego.

Kontrola jakości w zastosowaniach motoryzacyjnych

Dla zespołów zakupowych branży motoryzacyjnej sama certyfikacja materiałów nie wystarczy. Gotowy zespół obtryskiwany należy ocenić jako element funkcjonalny.

Odpowiedni program inspekcji może obejmować:

W przypadku projektów motoryzacyjnych warunki testowe należy określić w oparciu o rzeczywiste środowisko pojazdu, a nie ogólne warunki laboratoryjne.

Trwałość, uszczelnienie, NVH i wydajność temperaturowa

Wydajność uszczelniania

Część silikonowa powinna utrzymywać kontrolowany docisk do współpracującej powierzchni. Dobrze zaprojektowana warga uszczelniająca lub zgrubienie mogą dostosować się do niewielkich zmian montażowych bez konieczności stosowania nadmiernej siły wsuwania.

W przypadku systemów HVAC badanie szczelności należy przeprowadzić w określonych warunkach ciśnienia i temperatury.

Rozważania dotyczące NVH

Kanały powietrzne mogą stać się źródłem niepożądanych wibracji i hałasu przepływu powietrza, jeśli sztywne elementy przenoszą wibracje mechaniczne bezpośrednio na konstrukcję pojazdu.

Elastomerowa osłona może zapewnić pewien stopień mechanicznej izolacji pomiędzy kanałem a sąsiednimi elementami.

Jednakże wydajność NVH zależy od całego systemu, w tym od prędkości przepływu powietrza, geometrii kanału, metody montażu, charakterystyki wentylatora/dmuchawy i konstrukcji pojazdu.

Cykl termiczny

Powtarzające się przejścia między niską i wysoką temperaturą mogą powodować zróżnicowaną rozszerzalność pomiędzy podłożami silikonowymi i plastikowymi.

Dlatego projekt obtrysku powinien uwzględniać różnice w:

● Współczynnik rozszerzalności cieplnej
● Moduł sprężystości
● Geometria interfejsu
● Przyczepność lub retencja mechaniczna
● Grubość ścianki

Odporność na starzenie

Elementy samochodowe mogą być narażone na działanie ciepła, wilgoci, ozonu, środków czyszczących i innych czynników środowiskowych.

Wybrany gatunek LSR należy zatem oceniać pod kątem rzeczywistego narażenia chemicznego i środowiskowego spodziewanego podczas eksploatacji pojazdu.

Personalizacja dla dostawców OEM i Tier

TheFormowany kanał wentylacyjny samochodowy LSRmożna dostosować do platformy pojazdu i architektury HVAC.

Typowe opcje dostosowywania obejmują:

● Materiał podłoża
● Twardość silikonu
● Kolor silikonu
● Średnica kanału
● Grubość ścianki
● Geometria wargi uszczelniającej
● Geometria złącza
● Obszar obtryskiwania
● Mechaniczna struktura utrzymująca
● Tekstura powierzchni
● Znakowanie lub identyfikacja
● Konfiguracja opakowania

W przypadku nowych projektów do ustalenia wstępnej oceny DFM można wykorzystać pliki 3D CAD, rysunki 2D, specyfikacje materiałów, docelową wielkość produkcji i wymagania środowiskowe.

Następnie można zastosować prototypowe narzędzia lub formy próbne do sprawdzenia wypełnienia, dokładności wymiarowej, zachowania uszczelnienia i montażu przed sfinalizowaniem oprzyrządowania do produkcji masowej.

Doświadczenia projektowe: Redukcja komponentów na przyłączu HVAC

Typowy projekt rozwoju HVAC w branży motoryzacyjnej można rozpocząć od sztywnego kanału z tworzywa sztucznego połączonego z oddzielnie zmontowaną gumową uszczelką.

Zespół inżynierów może napotkać trzy powtarzające się problemy: uszczelka może przesuwać się podczas montażu, połączenie wymaga dodatkowej pracy montażowej, a różnice wymiarowe pomiędzy kanałem a współpracującą obudową wpływają na konsystencję uszczelnienia.

Rozwiązanie do formowania z ciekłego silikonu może zastąpić oddzielną uszczelkę poprzez uformowanie kontrolowanej silikonowej struktury uszczelniającej bezpośrednio na złączu kanału.

Podczas opracowywania kluczowe punkty optymalizacji zazwyczaj obejmują twardość silikonu, geometrię wargi uszczelniającej, stopień sprężania, cechy utrzymywania podłoża i położenie bramki wtryskowej.

Celem nie jest po prostu zmiękczenie komponentu. Celem inżynieryjnym jest ustanowienie kontrolowanego interfejsu, który zapewniapowtarzalna siła uszczelniająca, stabilne zachowanie podczas montażu, izolacja wibracji i długoterminowa odporność na warunki środowiskowe.

Ten typ konstrukcji jest szczególnie istotny w przypadku platform pojazdów elektrycznych, gdzie systemy HVAC i zarządzania temperaturą akumulatorów coraz częściej wymagają kompaktowych, lekkich i wysoce zintegrowanych komponentów.

Dlaczego warto wybrać kanał formowany LSR zamiast oddzielnej gumowej uszczelki?

Najlepszy wybór zależy od wielkości produkcji, inwestycji w oprzyrządowanie, wymaganej wydajności uszczelnienia, metody montażu i architektury platformy pojazdu.

Często zadawane pytania

Co to jest samochodowy kanał powietrzny formowany LSR?
Jest to komponent do prowadzenia powietrza w samochodzie, łączący sztywne podłoże z płynną gumą silikonową formowaną bezpośrednio na wybranych obszarach. Sekcja silikonowa może zapewnić uszczelnienie, amortyzację, izolację wibracji i kompensację tolerancji.

Jakie materiały można zastosować jako podłoże?
Typowe opcje obejmują konstrukcyjne tworzywa sztuczne, takie jak PA, PP, PBT i PC/ABS. Ostateczny wybór zależy od temperatury, narażenia chemicznego, wymagań mechanicznych i kompatybilności z LSR.

Czy silikon da się połączyć z plastikiem?
Tak. W zależności od kombinacji materiałów i konstrukcji silikon może być chemicznie związany z podłożem lub utrzymywany mechanicznie poprzez rowki, żebra, podcięcia i inne cechy strukturalne. Podczas walidacji produktu należy przeprowadzić badanie przyczepności.

Jaki zakres temperatur wytrzymuje silikon?
Typowy preparat silikonowy klasy samochodowej może wytrzymać około-50°C do +200°C, ale rzeczywisty zakres roboczy zależy od wybranego gatunku LSR i warunków zastosowania. Ciągłe narażenie, cykle termiczne i starzenie się środowiska należy oceniać osobno.

Czy produkt nadaje się do pojazdów elektrycznych?
Tak. Połączenie odporności termicznej, elastycznego uszczelnienia, izolacji drgań i zintegrowanego formowania sprawia, że ​​nadaje się do wybranych zastosowań w systemach EV HVAC i zarządzaniu temperaturą akumulatorów.

Czy geometrię kanału można dostosować?
Tak. Średnicę, strukturę połączenia, wargi uszczelniające, twardość silikonu, obszar obtrysku, materiał podłoża, kolor i inne cechy wymiarowe można opracować zgodnie z rysunkami klienta i wymaganiami aplikacji.

Skoncentrowane na inżynierii dostawy do obtrysku LSR w przemyśle motoryzacyjnym

W przypadku programów motoryzacyjnych czynnikiem krytycznym nie jest samo wyprodukowanie komponentu silikonowego. TheFormowany kanał wentylacyjny samochodowy LSRnależy opracować w oparciu o całą powierzchnię styku uszczelnienia, tolerancję podłoża, środowisko termiczne, warunki wibracji i proces montażu.

Aobo Silicone wspiera rozwój niestandardowego formowania silikonu odPrzegląd i oprzyrządowanie DFM do formowania wtryskowego LSR, kontroli, pobierania próbek i produkcji seryjnej. Dzięki doświadczeniu w precyzyjnym formowaniu silikonu i niestandardowych komponentach zorientowanych na motoryzację, proces produkcyjny można dostosować do specyficznych dla projektu materiałów, geometrii, tolerancji i wymagań testowych.

W przypadku projektów OEM, poziomu 1 i poziomu 2 należy dostarczyć rysunki 2D/3D, materiał podłoża, docelowy zakres temperatur, roczną objętość i wymagania dotyczące uszczelnień, aby rozpocząć przegląd techniczny i wycenę.
